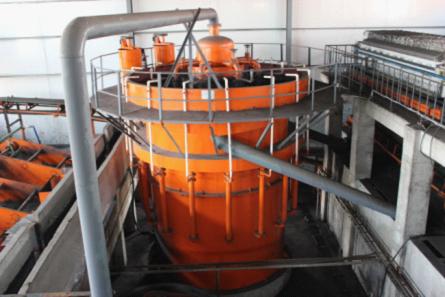

高效微泡静态浮选柱

发布日期：2020-08-17 20:56:17

我厂研制的洗煤设备高效微泡静态浮选柱是现今最高端的细粒煤浮选处理设备，专业处理高灰细泥。尾煤灰分范围在60-80%，精煤灰分能适当调整。气泡发生器使用的是国内先进自吸喷射式结构，材料选自耐磨聚氨酯材料，可以延长使用时间。布置的多层稳流板，可以实现静态微泡浮选。

LSFZ微泡静态浮选柱的原理：

（1）在煤浆经泵施加压力后进入气泡发生器装置，在内部快速的从锥形喷嘴呈螺旋扩大状喷出，并在抽吸作用下，喷射室内可以产生负压，空气经过进气管被裹卷到喷射流中。

（2）循环煤浆经泵加压，空气在煤浆中的溶解度可以提高很大的程度，当煤浆从喷嘴喷出，压力立刻就会下降，假如处于喷射室的负压区环境下，溶在煤浆中的空气就会呈现过饱和状态，并以气泡的样子从煤浆中析出。

LSFZ微泡静态浮选柱的设备特点

该设备室机械搅拌式浮选机更新换代的标志，在细精煤的分选脱硫、超纯煤的制备与金属矿物、非金属矿物的浮选上效果显著，优点是高效节能、处理量大、设备简单易操作、降低投资成本、效果显著等特点。

(1)、给料从柱体上部和循环中矿从柱体下部双向充气，优点是加大精矿质量和回收率。多层稳流板布置实现静态微泡浮选。

(2)、因为双向充气加大了中矿和气泡的接触面积，增强了浮选效率，使得处理量变大。

(3)、气泡发生器被安装在柱体外面，利于维护，布局合理，便于吸气，充气矿浆均匀分布。

(4)、乳化浮选剂。LSFZ微泡静态浮选柱的气泡发生器装置是一个大型喷射式乳化器，能把非极性油类浮选剂乳化成直径5～20µm的微小油滴，并且旋转的高速喷射流也能将裹卷的空气分剪成极小的气泡。

(5)、浮选柱自身是没有运动部件的。气泡发生器装置各部件都是用定位止口法兰定位，螺栓紧固，安装精度可以确保。耐磨材质的使用降低了故障发生率，减少了维修工作，增强工作可靠性。
(6)、简单易懂的操作，气泡发生器喷嘴材质的改变，都很大程度上的提高了使用寿命。

(7)、微泡静态浮选柱对那些细粒（<0.3mm）煤有很好的处理效果，同时对于高灰细泥的煤泥处理效果更明显。尾煤灰分可以达到70%以上，精煤灰分<9%。

主要技术参数

名称		单位	型号
名称		单位	LSFZ-2000	LSFZ-3000	LSFZ-3200
机体直径		㎜	2000	3000	3200
入料粒度		㎜	＜0.5	＜0.5	＜0.5
入料浓度		g/L	60～120	60～120	60～120
处理能力	矿浆量	m³/h	130～200	250～500	300～600
处理能力	干煤量	t/h	10～12	15～24	20～26
捕收剂一般用量		kg/t	1.5～2.0	1.5～2.0	1.5～2.0
起泡剂一般用量		kg/t	0.3～0.6	0.3～0.6	0.3～0.6
气泡发生器工作压力		MPa	0.2～0.25	0.2～0.25	0.2～0.25
渣浆泵扬程		m	25	25	25
名称		单位	型号
名称		单位	LSFZ-3600	LSFZ-4000	LSFZ-4500
机体直径		㎜	3600	4000	4500
入料粒度		㎜	＜0.5	＜0.5	＜0.5
入料浓度		g/L	60～120	60～120	60～120
处理能力	矿浆量	m³/h	400～700	500～800	600～900
处理能力	干煤量	t/h	27～35	35～40	39～48
捕收剂一般用量		kg/t	1.5～2.0	1.5～2.0	1.5～2.0
起泡剂一般用量		kg/t	0.3～0.6	0.3～0.6	0.3～0.6
气泡发生器工作压力		MPa	0.2～0.25	0.2～0.25	0.2～0.25
渣浆泵扬程		m	25	25	25

注：处理量与原煤可浮性、粒度组成、矿浆浓度有关，要根据具体情况确定。
